Преимущества профнастила НС-10, применение в строительстве
Положительной отличительной особенностью профнастила НС-10 является симметричный доработанный профиль с правильным нахлестом по нижнему гребню волны. Это позволяет эффективно и экономно использовать обрезки листов, снижая количество отходов при монтаже. Благодаря увеличенной (по сравнению с профлистом С-8) высоте волны в 10 мм, лист обладает большей жесткостью. Поэтому НС-10 применяется не только для заборов, перегородок и обшивки фасада, но и для перекрытия кровли (при условии использования сплошной обрешетки или малого шага лаг).

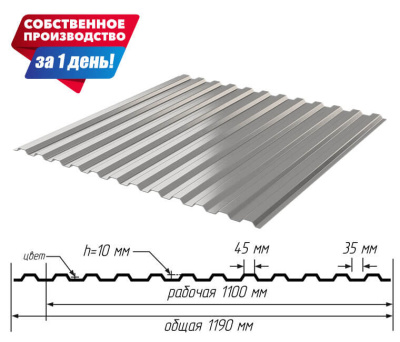

Чертеж профнастила НС-10 с размерами профиля
Предельные нагрузки на профнастил НС-10
Ниже представлена справочная таблица предельных нагрузок для профнастила НС-10. Эта таблица простым языком показывает, какой максимальный вес (в килограммах на квадратный метр) способен выдержать профилированный лист при разном расстоянии между опорами (лагами забора, обрешеткой крыши или направляющими фасада) и различной толщине металла, чтобы избежать деформации и прогиба.
| Расчетная схема опирания | Шаг опор (расстояние между лагами) | Нагрузка для толщины 0.45 мм | Нагрузка для толщины 0.50 мм | Нагрузка для толщины 0.65 мм |
|---|---|---|---|---|
| Однопролетная схема (опора на 2 точки, края листа) |
1.0 м | 53 кгс/м² | 60 кгс/м² | 82 кгс/м² |
| Однопролетная схема (опора на 2 точки, края листа) |
1.5 м | 24 кгс/м² | 27 кгс/м² | 36 кгс/м² |
| Однопролетная схема (опора на 2 точки, края листа) |
2.0 м | 13 кгс/м² | 15 кгс/м² | 20 кгс/м² |
| Двухпролетная схема (опора на 3 точки, с лагой по центру) |
1.0 м | 64 кгс/м² | 72 кгс/м² | 98 кгс/м² |
| Двухпролетная схема (опора на 3 точки, с лагой по центру) |
1.5 м | 28 кгс/м² | 32 кгс/м² | 44 кгс/м² |
| Двухпролетная схема (опора на 3 точки, с лагой по центру) |
2.0 м | 16 кгс/м² | 18 кгс/м² | 25 кгс/м² |
| Трех- и четырехпролетная (опора на 4 и более точек) |
1.0 м | 80 кгс/м² | 90 кгс/м² | 123 кгс/м² |
| Трех- и четырехпролетная (опора на 4 и более точек) |
1.5 м | 35 кгс/м² | 40 кгс/м² | 55 кгс/м² |
| Трех- и четырехпролетная (опора на 4 и более точек) |
2.0 м | 20 кгс/м² | 23 кгс/м² | 31 кгс/м² |
* Значения в таблице носят расчетно-справочный характер. Инженерные вычисления произведены методом интерполяции на основе базовых геометрических параметров профиля НС-10 с учетом жестких требований строительных норм: СП 20.13330.2016 «Нагрузки и воздействия» (ограничение предельного прогиба L/150) и СП 16.13330.2017 «Стальные конструкции» (расчет на прочность и устойчивость при базовом пределе текучести оцинкованной стали Ry = 240 МПа).
Ответы на частые вопросы про профнастил НС-10
Буквы «НС» в маркировке означают, что материал сочетает в себе свойства стенового и несущего профиля. Высота волны 10 мм создает дополнительные ребра жесткости, которых достаточно не только для вертикальной облицовки (заборы, фасады), но и для восприятия небольших статических нагрузок на скатных поверхностях. Это делает его отличным балансом между экономичностью стеновых марок и прочностью кровельных.
Да, профиль НС-10 успешно применяется для кровельных работ, но с важным условием: из-за невысокой гофры (10 мм) под него рекомендуется монтировать сплошную обрешетку (например, из досок или ОСП) или делать шаг обрешетки не более 30-40 см. Также уклон крыши должен быть достаточно крутым, чтобы снег не задерживался на поверхности, исключая риск продавливания металла зимой.
Симметрия волны — это огромный плюс для экономии бюджета. Если при подрезке листа (например, для обхода окна на фасаде или сложного угла кровли) у вас остается треугольный или прямоугольный кусок, вы можете просто перевернуть его на 180 градусов и использовать на другой стороне ската или забора. Замки совпадут идеально, что снижает процент неиспользуемых обрезков (отходов) до минимума.
Благодаря повышенной жесткости, для стандартного забора высотой 2 метра из профлиста НС-10 толщиной 0.50 мм достаточно установки двух поперечных лаг (пролет между ними составит около 1.2 - 1.5 метра). Этого хватит, чтобы выдержать ветровую нагрузку до 32 кгс/м². Однако, если забор устанавливается на открытой ветреной местности, мы рекомендуем использовать схему с тремя лагами для абсолютной надежности.
Доработанная геометрия нашего НС-10 позволяет стыковать листы так, чтобы крайний нахлест ложился в нижнюю впадину (ближе к обрешетке или лаге), а не торчал на верхнем гребне. Это дает два преимущества: во-первых, стык становится визуально незаметным, образуя монолитное полотно забора или фасада. Во-вторых, саморез надежно прижимает два листа напрямую к каркасу, исключая зазоры, дребезжание на ветру и попадание влаги в замок.
